Difficile de faire plus simple : une seule pièce d'habitation et un toit plat.
Dimensions extérieures : environ 45 x 54 x 33 mm.
Quatre ouvertures dont une porte.
... et c'est tout.
Plus modeste, on peut pas.
Les murs ont une épaisseur de 3 mm.
Difficile de faire plus simple : une seule pièce d'habitation et un toit plat.
Dimensions extérieures : environ 45 x 54 x 33 mm.
Quatre ouvertures dont une porte.
... et c'est tout.
Plus modeste, on peut pas.
Les murs ont une épaisseur de 3 mm.
Pour imprimer cette petite maison j'ai choisi du fil PolyWood. C'est un PLA avec du bois qui donne à la pièce un aspect "bois mat" ou "terre sèche". Facile à enduire et à peindre.
Suivant l'imprimante utilisée, il sera nécessaire de réduire au papier de verre les dimensions du toit pour qu'il s'encastre correctement et vienne en appui sur les petites nervures qui ceinturent le bâtiment à l'intérieur des murs.
Pour éviter l'affaissement des linteaux l'impression est paramétrée avec "supports d'impression", c'est à dire que les porte et fenêtres (ben oui, ya qu'une porte ! ) seront remplies d'une sorte de nid d'abeille qui supportera les linteaux au moment de leur impression.
Il faudra ensuite désoperculer toutes les ouvertures pour les débarrasser de ces supports, puis ébavurer correctement.
La maison, avec son toit, et la porte partiellement désoperculée.
Note :
Cette petite maison peut être facilement imprimée à l'échelle "N".
Il suffit, dans CURA by Dagoma, d'utiliser les mêmes fichiers ".stl" et d'appliquer le coefficient de réduction 0,54. (Hé oui ! Pas besoin de redessiner).
L'impression prendra 20 minutes et 4 grammes de PLA pour un coût matière de l'ordre de 0,20€ !
Si l'échelle 1:43 vous tente, il suffit d'appliquer un coefficient x2 dans CURA.
Il faudra 5 heures d'impression et 73 grammes de PLA (moins de 4€).
C'est encore jouable.
Ah ! petite remarque : le bâtiment est marqué "HUGO 2017" à l'intérieur.
Mon petit fils voulait que "son œuvre" soit signée ! (c'est la seule chose que j'ai faite sur ce modèle).
Téléchargements :
Petite maison en adobe
Un de mes petits fils voulait absolument dessiner et imprimer une maison en 3D.
J'ai orienté son choix vers un modèle simple : une petite maison de paysan modeste de la région de Santa Fe, en adobe, qui va me servir sur mon réseau. Tant qu'à faire...
CHÂTEAU D'EAU FONCTIONNEL en «HO»
Cet article est consacré uniquement à la partie correspondant
à la cuve et des accessoires extérieurs.
Rédacteur : Jacques DELESTRE
Création : novembre 2013
Tous soubassements en pierres ou autres feront l'affaire.
Mon château était celui de " La Cluse " département de l'Ain
Voir plans ci joint :
Pour obtenir un château d'eau fonctionnel il faut réaliser les éléments suivants :
- Une cuve étanche
- L'alimentation de la cuve
- Les accessoires (échelles d'accès extérieures et intérieur de cuve, indicateur de niveau)
1°- Construction de la cuve
La cuve sera faite en laiton (laiton présensibilisé ép. 0.3 mm) avec une découpe chimique des tôles pour faire apparaître les rivets d'assemblage.
Les dimensions des tôles sont : longueur 25.5 mm, largeur 11.5 mm, ép. 0.15 mm après découpe chimique.
Les dimensions des tôles sont pour réaliser une cuve de diamètre intérieur 61 mm et de hauteur 55 mm.
Il faut faire 5 rangs de tôles :
Le premier sera fait de 8 tôles avec des rivets sur 3 côtés.
Le deuxième sera fait de 8 tôles avec des rivets sur 1 côté.
Le troisième et le cinquième idem au premier.
Le quatrième idem au deuxième.
Chaque rang de tôle sera assemblé de la façon suivante :
On utilisera un gabarit d'assemblage servant de règle d'alignement en carton.
L'assemblage des tôles par superposition du côté avec rivets sur l'autre tôle côté sans rivet.
Appliquer une bande d'étain de largeur 1 mm avec de l'eau à souder sur l'envers de la tôle et disposer sur la tôle suivante et chauffer.
Vérifier sur l'autre face si la soudure est au bord de la tôle.
Continuer l'assemblage jusqu'à avoir 8 éléments.
Le premier rang de tôles sera ajusté sur l'embase du château et souder après mise à longueur.
Le deuxième rang sera soudé à l'intérieur du premier après traçage de 2 traits pour un montage précis.
Le deuxième rang sera pointé sur le premier puis souder en continu en prenant soin de décalé les rivetages verticaux au milieu des tôles inférieures.
ATTENTION : Toutes ces soudures doivent être étanches
Le troisième rang sera soudé à l'extérieur du deuxième de la même façon que le deuxième rang avec les rivetages verticaux alignés avec ceux du premier rang.
Le quatrième à l'intérieur du troisième, le cinquième à l'extérieur du quatrième.
Un cerclage de renfort en plat de section 4 x 1,5 mm sera souder à l'intérieur du cinquième rang en partie supérieure.
Réalisation du fond de cuve :
Le fond de cuve sera réalisé dans le fond d'une bombe de peinture de diamètre supérieur à notre cuve.
Découper le fond de bombe juste au dessus du sertissage, puis éliminer le sertissage par meulage.
Et percer le fond de cuve d'un trou de 3 mm bien dans le centre après traçage.
Mettre le fond au bon diamètre (diamètre intérieur du premier rang de tôles) sur un montage de tournage.
La pièce est centrée à l'aide d'une pointe tournante et entraînée en rotation par le montage (tube de tuyauterie plastique dia. 50 mm).
Le fond de cuve sera débarrassé de la peinture sur sa périphérie intérieure pour permettre la soudure prochaine.
Le fond de cuve sera équipé de 3 tuyaux, un servant de vidange et d'alimentation de la grue à eau, un deuxième d'alimentation de la cuve arrivant à la partie supérieure
et un troisième arrivant à la partie supérieure servant de trop plein. Le fond de cuve sera soudé à la base de la cuve d'une soudure continue.
La longueur sous cuve des 3 tuyauteries dépend de la hauteur du support de cuve (édifice en maçonnerie, ...etc.) et de l'épaisseur du support de réseau et du décor éventuel.
Clapet de retenue d'eau :
Ce clapet est nécessaire, le niveau dans le château d'eau étant plus haut que la buse de sortie de la grue à eau, la pompe FALLER utilisée laisse passé l'eau.
Le clapet est composé de 3 éléments principaux et il sera monté sur le tuyau d'alimentation de la grue à eau sous la cuve :
a) -Un corps de clapet en 2 éléments en laiton
b) -Un ressort de compression réalisé en fil inox 2/10 mm
c) -un clapet en aluminium supportant un joint torique d'étanchéité de dia. 6 x 4 corde 1 mm
Clapet monté
En fonction de la force du ressort on peut avoir besoin d'agir sur le clapet d'une façon mécanique avec une tringlerie sur le château d'eau (voir dans chapitre accessoires).

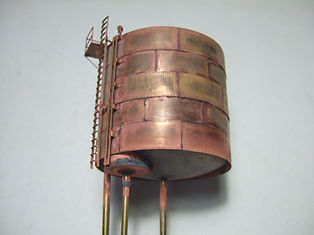

Cuve sur son support :
Les 3 tuyauteries dépassant sous la structure du château d'eau (tubes dia. 3 mm) servent au raccordement du groupe de pompes de la grue à eau avec des tubes en silicone.
La tuyauterie présentant un filetage permet l'immobilisation du château sur le réseau.
2°- Alimentation de la cuve en eau
VOIR L'ARTICLE SUR L'ALIMENTATION EN EAU
3°- Accessoires du château d'eau
Les échelles et autres accessoires sont en tôle laiton ép. 0.3 mm et réalisés en découpe chimique.
Le pliage des échelles est réalisé avec un étau à mords parallèles et arrêtes vives.
Le pliage des pattes du support de niveau avec une petite pince plate.
On utilisera un mandrin pour la finition des bords pliés des échelles.
Ensuite on inclinera les marches à l'horizontal en fonction de l'inclinaison des échelles.
Les échelles seront raboutées et recoupées en fonction de leur longueur.
Installation des échelles et du support de niveau :
On remarquera un petit déflecteur en tôle sur l'arrivée de l'eau dans la cuve, le tuyau sous l'échelle sert de trop plein.
Passerelle d'accès supérieure :
Souder la passerelle sur le bord de la cuve avec un renfort inférieur, puis réaliser une rambarde de sécurité en rond 0,5 mm.
Commande d'ouverture manuelle du clapet :
L'ouverture du clapet peut être faite manuellement à l'aide d'une tringlerie avec verrouillage.
Il faut faire un trou de diamètre 1.2 mm dans le clapet profondeur 3.5 mm.
Faire une chape de support du levier, souder sur le bords de la cuve.
Mise en place du levier, des tringleries (tringlerie intérieure en appui sur le clapet fermé dans le trou de vidange, tringlerie extérieur le long du château d'eau).
Positionner la manette de commande manuelle sur la paroi à la base du château d'eau et le guide cranté servant de verrouillage à la base de la cuve.
Indicateur de niveau :
Principe de fonctionnement
L'indicateur de niveau fonctionnel est composé d'un support équipé de 2 poulies à gorge en partie supérieure de cuve et
d'un indicateur de niveau extérieur à la cuve. Un premier câble 62 mm relie le flotteur de cuve P1 (de dia. 16 mm haut. 16 mm lesté) passe sur les deux poulies supérieures
et fixé à la partie supérieure d'un guide coulissant derrière l'indicateur de niveau.
Un deuxième câble 180 mm est fixé à la partie inférieure du guide et passe sur les 2 poulies sous la cuve auquel on accrochera un autre flotteur de niveau dans le réservoir sous le réseau.
(La réservoir sous le réseau sert de récupération de l'eau rejetée par la grue à eau)
Pour que l'indicateur de niveau se déplace correctement en fonction du niveau dans la cuve, il faut impérativement que cette réserve sous le module soit d'un diamètre identique à la
cuve du château d'eau. Le flotteur P2 fait descendre l'indicateur de niveau le long de la règle graduée extérieure à la cuve, le flotteur P1 tire l'indicateur de niveau vers le haut.
C'est le flotteur P2 qui contrôle le niveau de la cuve
On placera sur le même support les 2 pompes nécessaire on fonctionnement de la grue à eau et du remplissage du château d'eau.
Peinture du château d'eau :
Vérifier l'état de l'étanchéité de la cuve.
Un traitement des pièces en laiton est fait par immersion dans un bain (liquide ayant servi à la découpe chimique) chargé en cuivre, ce qui permet un meilleur accrochage des peintures.
Une couche d'apprêt et une couche en noir mât, les échelles et tringleries en gris.
Montage du château d'eau :
Montage de la règle graduée par collage sur son support (réalisée sur bande de papier par impression)
Introduire le guide de l'indicateur de niveau et fixer le repère avec une vis de 1 mm à tête réduite, et vérifier le bon coulissement du guide.

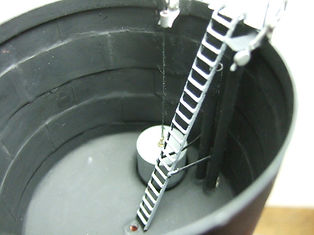

Mise en place du flotteur P1 et le fixer à l'extrémité du câble de 62 mm de longueur, placer le cable sur les 2 poulies à la partie haute,
vérifier que le flotteur P1 descend librement au fond de la cuve et que l'index remonte à la partie supérieure de la règle graduée.
Montage des tringleries d'ouverture de la vanne et bridage de celles-ci sur le levier en partie supérieure de la cuve.
Pour le montage sur le réseau il faut prévoir à l'extrémité du câble un crochet et un petit poids permettant de tenir une tension sur celui-ci.
(pour maintenir le câble sur les poulies internes au château d'eau)
Pour modélistes chevronnés
