Pour modélistes chevronnés

POTEAUX de CATHÉNAIRE 1500 volts, en «N»

POTEAUX  DE  CATÉNAIRE  VERSION  TREILLIS  ÉCHELLE  N
DE  LA  GARE  DE  BOURG  EN  BRESSE

Rédacteur : Jacques DELESTRE

Création : mars 2014



Cette fabrication sera faite avec des pièces réalisées par découpe chimique, en tôle laiton épaisseur 2/10e  pour les poteaux et les bras horizontaux et 3/10e pour les supports de caténaire.


Il y aura 3 stades de fabrication :
1°- Le poteau partie verticale (décliné en 3 hauteurs selon la hauteur des quais).
2°- Les supports horizontaux.
3°- Les supports de caténaire.

RAPPEL : Les pièces faites par découpe chimique doivent impérativement être nettoyées à l'acétone.
                Dans les cas de pliage à 90°, il faut donner un petit coup de lime triangulaire dans la fente.



1°- Poteau vertical

Après séparation des pièces de la grappe, faire un ébavurage soigné et préparer les pièces pour faire les différents pliages.
Chaque pliage sera fait sur un étau de précision avec arrêtes vives ou sur des cornières (en aluminium) à arrêtes vives.
Le pliage sera exécuté sur un mandrin en acier aux côtes intérieures du poteau.
Pour l'exécution du dernier plis, il faut une autre cale identique au mandrin de pliage pour faire un serrage entre les mords parallèles.

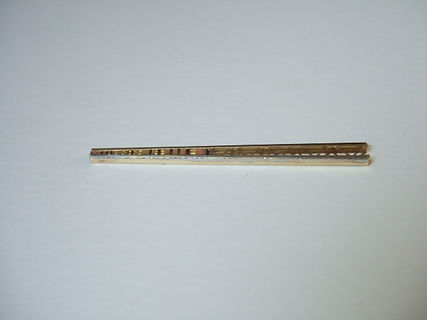

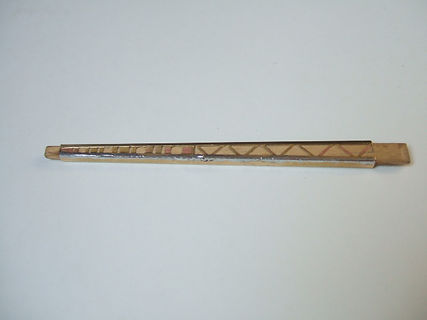

Pour faire la soudure longitudinale, mettre le poteau sur un mandrin en bois et faire quelques points avant la soudure finale.


Réalisation et montage de la fixation du poteau.
Montage par tige filetée laiton M2 (longueur selon l'épaisseur de la planche de roulement du réseau) sur une embase laiton en plat de 4 x 1 mm, longueur 6 mm percée en son milieu et taraudée.


L'assemblage du poteau se fera sur un gabarit pour le soudage de l'embase avec la tige filetée et le soudage du poteau sur l'embase.
Le gabarit sera réglable en hauteur, sinon prévoir des cales supplémentaires en fonction des épaisseurs de quais.



2°- Les supports horizontaux

Après séparation des pièces de la grappes, pliage des extrémités côté gousset. Plier en U un rond laiton de 0,5 mm de diamètre et de la longueur des supports horizontaux. Il servira de raidisseur.


Montage des supports horizontaux avec gabarit de mise en position à la bonne hauteur, quelle que soit la hauteur du poteau.
- Mise en place du poteau sur le gabarit.
- Mise en place du support des bras horizontaux.
- Placer les 2 bras sur le gabarit et souder en place.


- Mise en place et soudure des tendeurs de bras (un morceau de gaine fera office de tendeur).



3°- Support de caténaire

Après séparation des pièces de la grappe, pliage et soudure d'un rond de laiton 0,5 mm de diamètre longueur 20 mm.
- Plier le rond de 0,5 mm à 90° du support.
- Positionner les supports en fonction des entraxes des voies.


Finition des poteaux treillis :
Traitement avant peinture à base de produits issus de la découpe chimique.
Peinture en gris zingage à froid.


Implantation des poteaux en gare de Bourg en Bresse
Il y a 9 types de poteaux différents sur les quais de la gare.

Voici les 3 premiers types réalisés :
