Difficile de faire plus simple : une seule pièce d'habitation et un toit plat.
Dimensions extérieures : environ 45 x 54 x 33 mm.
Quatre ouvertures dont une porte.
... et c'est tout.
Plus modeste, on peut pas.
Les murs ont une épaisseur de 3 mm.
Difficile de faire plus simple : une seule pièce d'habitation et un toit plat.
Dimensions extérieures : environ 45 x 54 x 33 mm.
Quatre ouvertures dont une porte.
... et c'est tout.
Plus modeste, on peut pas.
Les murs ont une épaisseur de 3 mm.
Pour imprimer cette petite maison j'ai choisi du fil PolyWood. C'est un PLA avec du bois qui donne à la pièce un aspect "bois mat" ou "terre sèche". Facile à enduire et à peindre.
Suivant l'imprimante utilisée, il sera nécessaire de réduire au papier de verre les dimensions du toit pour qu'il s'encastre correctement et vienne en appui sur les petites nervures qui ceinturent le bâtiment à l'intérieur des murs.
Pour éviter l'affaissement des linteaux l'impression est paramétrée avec "supports d'impression", c'est à dire que les porte et fenêtres (ben oui, ya qu'une porte ! ) seront remplies d'une sorte de nid d'abeille qui supportera les linteaux au moment de leur impression.
Il faudra ensuite désoperculer toutes les ouvertures pour les débarrasser de ces supports, puis ébavurer correctement.
La maison, avec son toit, et la porte partiellement désoperculée.
Note :
Cette petite maison peut être facilement imprimée à l'échelle "N".
Il suffit, dans CURA by Dagoma, d'utiliser les mêmes fichiers ".stl" et d'appliquer le coefficient de réduction 0,54. (Hé oui ! Pas besoin de redessiner).
L'impression prendra 20 minutes et 4 grammes de PLA pour un coût matière de l'ordre de 0,20€ !
Si l'échelle 1:43 vous tente, il suffit d'appliquer un coefficient x2 dans CURA.
Il faudra 5 heures d'impression et 73 grammes de PLA (moins de 4€).
C'est encore jouable.
Ah ! petite remarque : le bâtiment est marqué "HUGO 2017" à l'intérieur.
Mon petit fils voulait que "son œuvre" soit signée ! (c'est la seule chose que j'ai faite sur ce modèle).
Téléchargements :
Petite maison en adobe
Un de mes petits fils voulait absolument dessiner et imprimer une maison en 3D.
J'ai orienté son choix vers un modèle simple : une petite maison de paysan modeste de la région de Santa Fe, en adobe, qui va me servir sur mon réseau. Tant qu'à faire...
RÉALISATION
Ce projet n'est réalisable que si on possède un tour (de modéliste)
Rédacteur : Jacques DELESTRE
Création : novembre 2013
Construction
Cette grue à eau sera capable de mettre de l'eau par les 2 trappes des tenders.
Ce type de grue à eau comporte plusieurs points essentiels à résoudre
POINTS PRINCIPAUX
La réalisation sera faite entièrement en laiton
-
articulation étanche entre le 2 conduites horizontales (rotation sur 260° ).
-
réalisation de coudes à 90°pour le passage de l'eau.
-
motorisation en rotation de la grue (rotation sur 360°).
-
motorisation en rotation de la tuyauterie sur le raccord tournant (rotation sur 260°)
(La réalisation du projet déterminera si il y a nécessité d'avoir des fins de course sur cette fonction)
-
commande de cette grue à eau se fera dans un premier temps de façon manuelle.
-
alimentation en eau de la pompe avec le raccord tournant à la base de la grue sur 360°.
Articulation étanche des 2 conduites
Réalisation des coudes à 90°
Pour la réalisation des coudes on prendra des éléments de 90° dans un tore de diamètre extérieur 10 mm épaisseur 3,5 mm.
Réaliser 2 pièces dans un rond de laiton de diamètre 10 mm selon plan ci-dessus puis tronçonner à 2 mm.
Réaliser un porte-pièce dans la barre de laiton de 10 mm avec un centre de diamètre 3 mm épaisseur 1 mm, puis souder à l'étain les demi-pièces.
Tourner la forme extérieure du demi-tore puis la forme intérieur.
On peut ensuite assembler les 2 demi-tores à l'étain.
Finition du tore en reprise sur un mandrin (vis et écrou acier de diamètre 3 mm).
Découper un quart de tore pour faire un coude à 90°.
Réalisation et assemblage des pièces supérieures de la grue à eau
-Tête de grue à eau et tuyauterie 1 rep. 1 et 2. Faire l'assemblage de ces 2 pièces.
-Assembler le premier coude et raccord tournant à l'ensemble précédent.
-Souder le deuxième coude sur le raccord tournant.
-Réaliser la tuyauterie 2 et assembler celle-ci sur le deuxième coude.
-Finir par le troisième coude et la buse.
Réalisation et montage des tuyauteries verticales du
corps de la grue à eau
Il y aura un premier tube de diamètre extérieur 3 mm et 2 mm d'intérieur pour l'arrivée de l'eau à la partie supérieure de la grue.
Un deuxième tube de diamètre extérieur 4 mm et 3,1 mm d'intérieur équipé de sa poulie rep. 13 servant de corps à la grue et à la rotation de la tuyauterie sur le raccord tournant.
Un troisième tube de diamètre extérieur 5 mm et 4.1 mm d'intérieur servant de pied à la grue.
Attention : La longueur de ces tubes sera en fonction des solutions de motorisation et de l'épaisseur du module ferroviaire.
Une immobilisation démontable avec une vis et 2 écrous de 1 mm seront soudés sur la bague filetée du raccord tournant et de la tuyauterie tournante.
Ceci pour rendre solidaire la bague filetée servant de poulie à l'ensemble de la partie de tuyauterie tournante.

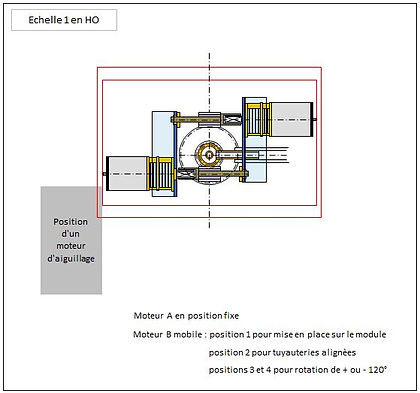

Motorisation de la grue à eau
La motorisation se fera en 2 phases :
-Première phase : la rotation de la grue complète sur 360°
-Deuxième phase : la rotation de la tuyauterie sur le raccord tournant de 260°
Réalisation des motorisations
Les 2 micro-moteurs réductés sont de la marque GRAUPNER 1753, les pignons de module 0.5 de 18 et 40 dents et 2 vis sans fin module 0.5 à 1 filet.
Les 2 pignons de marque L'OCTANT sont à retoucher selon les plans suivants, pour la vis sans fin récupération JOUEF
Réalisation des 2 supports moteurs en tôle d'aluminium épaisseur 1 mm et des paliers support d'axe en laiton.
Réalisation du socle de la grue à eau
Les dimensions extérieures du socle sont définies selon l'implantation sur le réseau (dimensions mini nécessaires 78 mm x 53 mm).
Le socle se compose d'une tôle d'aluminium ép. 1 mm et d'un carton supérieur ép. 2 mm pour le logement des écrous M1.5 de fixation des supports moteurs.
La pièce rep. 24 sera collée à la cyano (pièce servant au maintien vertical de la grue).
Montage des motorisations
Il est nécessaire de faire des essais de cette mécanique avant de passer à la peinture et à la finition.
Motorisation 1 (du tube de diamètre 4 mm équipé de la poulie d'entraînement de la tuyauterie sur le raccord tournant).
Alimentation en eau de la grue
L'alimentation en eau de la grue sera faite avec une pompe FALLER réf. 180627
Il faut réaliser un raccord tournant de 360° pour l'alimentation à la base de la grue
Détails complémentaires
Détails complémentaires sur la grue à eau avec la découpe chimique suivante (poulie à chaîne de commande en rotation)
La poulie est composée d'un disque central et de 2 flasques permettant de centrer la chaîne.
Sa fixation est faite avec un collier bridé sur le corps de la grue à eau.
Un volant de manoeuvre pour simuler l'ouverture de la vanne d'arrivée d'eau.
Des tirants de soutient des tuyauteries horizontales.
Peinture de la grue à eau
Les pièces en laiton sont d'un aspect cuivré (traitement par immersion à base de résidu de découpe chimique)
Ce traitement favorise l'accrochage des peintures sur le laiton.
La peinture sera un zingage à froid de couleur métallisée.
Une courroie (fil noir résistant) sera mise en place sur la grue pour permettre le pivotement du deuxième col par rapport au premier.
On fera 3 points de collage à la cyano pour une immobilisation sur les poulies :
-Un point de colle médian sur le raccord tournant pour éviter le glissement de la courroie
-Un point de colle sur chaque extrémité de la courroie après un tour complet sur la poulie motrice
Installation sur le réseau
La grue sera placée le long d'une fosse, pour permettre l'écoulement sous le tender.
Alimentation en eau
GRUE A EAU
ALIMENTATION EN EAU DE LA GRUE A EAU
L'intérêt de faire une grue fonctionnelle en eau impose de modifier les tenders des locomotives, trappes de remplissage, évacuation de l'eau sous le tender, et de réaliser une fosse de récupération des eaux.
Rédacteur : Jacques DELESTRE
L'alimentation de la grue à eau peut se faire de 2 façons :
-Alimentation directe avec une pompe
-A partir d'un château d'eau
Alimentation directe
On utilisera un réservoir, une pompe à eau FALLER réf.180627, du tube très souple.
L'eau sera stockée dans un réservoir sous le réseau, une pompe enverra l'eau à la grue à eau.
L'eau sortant de la grue sera récupérée dans une fosse sous la locomotive et renvoyée dans le réservoir.
Le réservoir
Faire un support de la pompe et du réservoir
Prendre un réservoir en plastique de capacité environ 125 cm3 pour permettre d'y faire des trous pour installer les différents raccords de tubes.
Les raccords de tuyauterie son en laiton :
Il faut un raccord pour l'eau récupérée de la fosse
Un raccord pour l'alimentation de la pompe
Les joints toriques de diamètre 8 et corde de 1 mm
Ecrou de serrage en laiton réusiné à épaisseur de 3 mm
Alimentation avec château d'eau
Dans ce cas prévoir 2 pompes :
Une pompe du réservoir vers le château d'eau
Une pompe du château d'eau vers la grue à eau
Il faut prévoir entre le château d'eau et la grue à eau un clapet, car la différence de niveau fait qu'il y a un écoulement à la sortie de la grue à eau.
Les pompes FALLER laissent passer de l'eau même à l'arrêt
VOIR L'ARTICLE SUR LA REALISATION D'UN CHATEAU D'EAU FONCTIONNEL
Le support des pompes et du réservoir sera placé sous le réseau.
Dans ce cas il faut prévoir une réserve dont le volume soit au minimum 1,5 fois le volume de la cuve du château d'eau.
Si le château d'eau possède un trop plein il faut le relier à la réserve.
