DESIGNSPARK 5.0




GÉNÉRALITÉS DESIGNSPARK MECHANICAL

On ne dessine pas en 3D...

– on dessine en 2D sur une face : Esquisse

... puis on forme les volumes en 3D : Édition




Esquisse

outils de dessin 2D

cercle, cercle à 3 points, ellipse ;

– arc de cercle, arc de cercle à 3 points, arc tangent ;

rectangle, rectangle à 3 points ;

ligne, ligne tangente, ligne de construction ;

– polygones.



Édition

les 2 fonctions les plus utilisées : Tirer et Déplacer

(il existe 2 autres fonctions, mais qui sont d'usage moins courant).

Tirer ou «extruder»

(en réalité, on «tire» pour extruder, en bosse ou en creux).

– former un volume ;

– creuser dans un volume (quelle que soit la section du trou) ;

– extruder jusqu'à... ;

– générer un chanfrein ou un congé ;

– modifier l'échelle d'un solide ;

– générer des solides de révolution ;




Déplacer

– déplacer une face ;

– déplacer une arête ;

– déplacer un volume ;

– déplacer un point (coin d'un solide) ;

– orienter un volume ;

– orienter une face ;

– orienter une arête ;

... mais aussi et surtout pour :

– dupliquer un volume ou un creux, linéairement ou autour d'un axe (répétitions) ;

– dupliquer une face ;

– déplacer jusqu'à... ;

La première pièce (passe-fils) sera conçue en utilisant seulement les fonctions ci-dessus en gras :

cercle, rectangle, ligne, former et creuser un volume, générer un chanfrein.



PREMIÈRE MÉTHODE










Rectificatif :

La profondeur du lamage est de 7 mm.





PETIT PROBLÈME...




DEUXIÈME MÉTHODE

Passe-fils-Methode -2-01.png
Passe-fils-Methode -2-02.png
Passe-fils-Methode -2-03.png

Passe-fils-Methode -2-04.png

Passe-fils-Methode -2-05.png

Passe-fils-Methode -2-05-bis.png
Passe-fils-Methode -2-06.png


BONUS




COMMANDES DE BASE



BUT À ATTEINDRE


MÉTHODE PAR DUPLICATION DES MARCHES

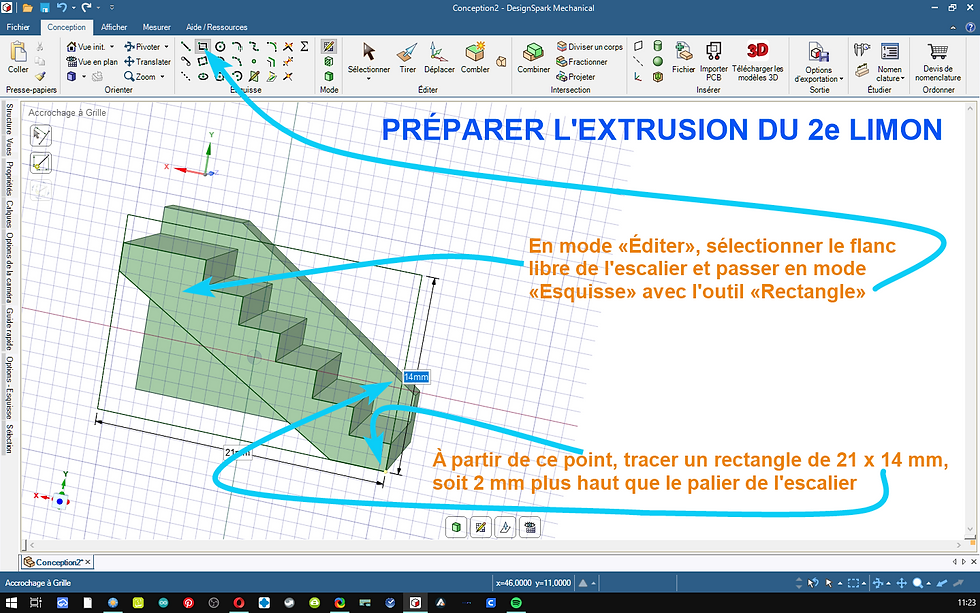

MÉTHODE PAR TRACÉ DES MARCHES EN MODE «ESQUISSE»


ASTUCE QUAND LA FACE N'EST PAS

CÂLÉE PILE SUR LA GRILLE



RÉSUMÉ DES NOUVELLES FONCTIONS UTILISÉES

Variante de la fonction «Déplacer» en mode «Éditer»

(sur un volume (solide) préalablement sélectionné)

Clic maintenu sur une flèche de direction = déplacer

⇒ déplacement du solide suivant l'axe choisi. La valeur du déplacement souhaitée est saisie au clavier.

CTRL + clic maintenus sur une flèche de direction = dupliquer-déplacer

une copie du solide se déplace suivant l'axe choisi. La valeur du déplacement souhaitée est saisie au clavier.

«dupliquer-déplacer» s'applique de aussi quand on a sélectionné :

  • une surface ;

  • une ligne ;

  • un point (coin d'un solide par exemple) ;

  • un ensemble de solides (sélection additive) ;

  • un ensemble de surfaces (d°) ;

  • un ensemble de lignes (d°) ;

  • un ensemble de points (d°).

«dupliquer-déplacer» fonctionne aussi en mode «Esquisse» pour dupliquer des lignes, des cercles, etc.

Variante de la fonction «Tirer» en mode «Éditer»

(sur une surface préalablement sélectionnée)

Tirer  «jusqu'à»

permet d'extruder une surface en imposant le déplacement jusqu'à une destination (cible) choisie.

Cette destination peut être :

  • une face quelconque (pour autant qu'elle soit atteignable avec la direction de tirage choisie) ;

  • une ligne quelconque (pour autant qu'elle soit atteignable et qu'elle ne soit pas parallèle à la direction du tirage) ;

  • un point quelconque.

Tirer jusqu'à fonctionne aussi sur un ensemble de surfaces situées dans des plans parallèles (sélectionnées par sélection additive).

Cette fonction est extrêmement précieuse.

Fonction «Plan» (en mode «Éditer»)

+

Fonction «Diviser un corps» (en mode «Éditer»)

Permettent de diviser un corps en 2 corps distincts.

On les utilisera quand on veux isoler une partie d'un solide pour la copier-déplacer.

Remarques

Les fonctions «Sélectionner» et «Déplacer» qui appartiennent au mode «Éditer», sont aussi utilisables en mode «Esquisse».

Les fonctions «Tirer» et «Combler» sont spécifiques au mode «Éditer».
